贵州耐火材料厂家告诉你生产工艺

      贵州耐火材料厂家告诉你生产工艺

      根据制品的致密程度和外形不同，有烧结法、熔铸法和熔融喷吹法等。 烧结法是将部分原料预烧成熟料，破碎和筛分，再按一定配比与生料混合，经过成型、干燥和烧成。原料预烧的目的是将其中的水分、有机杂质、硫酸盐类分解的气体烧除，以减少制品的烧成收缩，保证制品外形尺寸的准确性。原料在破碎和研磨后还需要经过筛分，因为坯料由不同粒度的粉料进行级配，可以保证紧密堆积而获得致密的坯体。

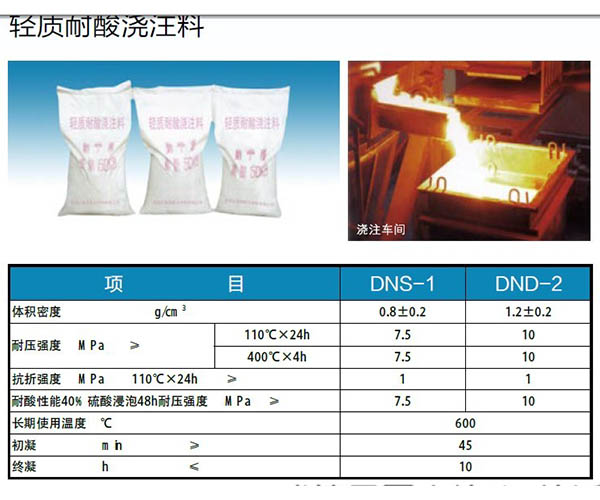

      为了使各种生料和熟料的成分和颗粒均匀化，要进行混炼，同时加入结合剂，以增强坯料结合强度。如硅酸铝质坯料加入结合粘土，镁质坯料加入亚硫酸纸浆废液，硅质坯料加入石灰乳等。根据坯料含水量的多少，可以采用半干法成型(约含5%水分)，可塑法成型(约含 15%水分)和注浆法成型（约含40%水分）。然后进行干燥和烧成。熔铸法是将原料经过配料混匀和细磨等工序，在高温熔化，直接浇铸，经冷却结晶、退火成为制品。如熔铸莫来石砖、刚玉砖和镁砖等。它们的坯体致密，机械强度高、高温结构强度大，抗渣性好，使用范围不断在扩大。熔融喷吹法是将配料熔化后，以高压空气或过热蒸汽进行喷吹，使之分散成纤维或空心球的方法。制品主要用作轻质耐火、隔热材料。此外，还可制成粉状或粒状不定形耐火材料，临用时以焦油、沥青、水泥、磷酸盐、硫酸盐或氯化盐等结合剂胶结，不经成型和烧结而直接使用。
